產品概述
QCS-BP型微機變頻配料控制系統是散狀物料計量及控制系統，該系統廣泛用于水泥、冶金、化工、糧食等行業。微機變頻配料控制系統由變頻調速秤群(機械部分)和微機系統及檢測控制裝置(電氣部分)共同組成。系統除在機械部分對皮帶跑偏及影響計量精度等因素作了改進外，在電氣部分中，采用了變頻調速控制方法，使控制精度及穩定性得到改善。硬件部分采用IPC工業控制微機，模板結構，便于維護。變頻調速配料系統采用中文Windows XP為操作平臺，界面友好，控制的自動化程度較高，使用方便，且自帶中文說明，操作工稍加培訓即可上崗操作。
系統特點
- 各物料秤聯鎖工作，保證配比穩定。
- 軟件系統配置部分可對系統的組成靈活設置，若系統略有變化，一般不需要更改軟件。

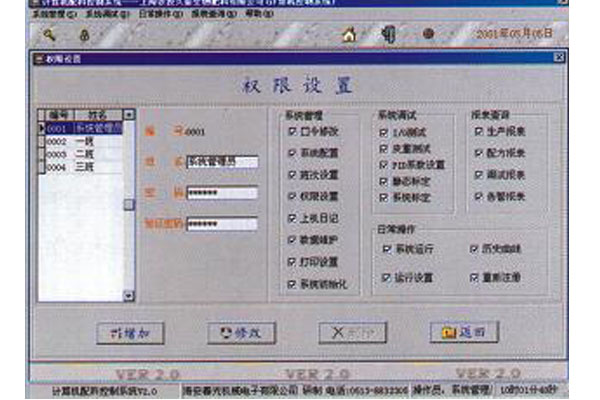

- 軟件系統可對系統管理員、操作工的操作權限進行設置。
- 變頻調速配料系統的調試可對接口板、荷重變送器，變頻器進行性能測試和判定。
- 軟件系統的配料部分可對系統的穩定性及故障來源進行輔助分析。
- 軟件具有自動去除秤體皮重。 軟件可選擇任意幾臺秤參與配料。
- 可隨機選定配方或定值兩種工作方式。
- 變頻調速配料系統對故障來源進行聲、光報警。

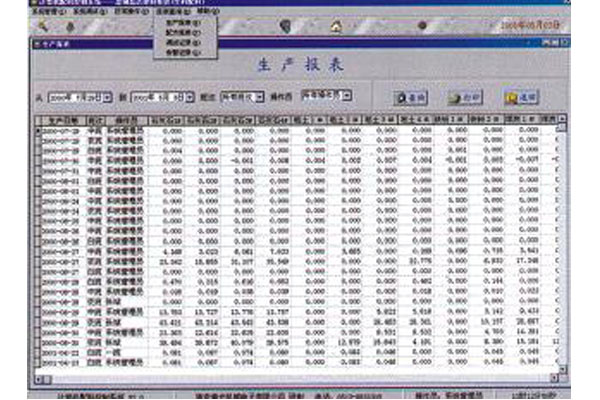

- 可查詢打印生產報表、調試報表、配方報表、報警報表。
技術參數
工作環境
- 環境溫度?-10℃～+55℃
- 相對溫度?≤85%
- 供電電源?AC380V±10%、50Hz±1
- 無強磁場，無嚴重震動，無強大空間熱源
機房要求
- 環境溫度：15℃～25℃
- 相對濕度：35%～75%
- 靜??電：≤1KVA
- 滅火設備：近處安放手提C02滅火器
- 專用地線：接地阻<4Ω
??對交流零線電源≤2V
??(加絕緣護套，遠離高壓及樓房基礎安裝)

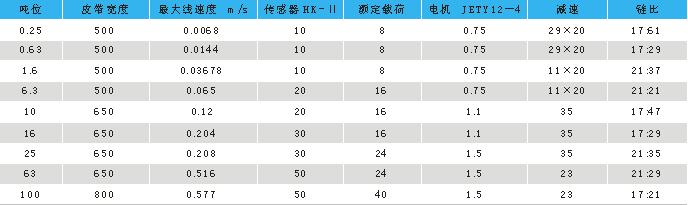

秤體配置表
技術性能
- 靜態誤差?≤±1%
- 動態誤差?≤±3%
- 給料能力?0.1t/h～100t/h
- 物??料?散粒、塊狀、非流質物料
??粒度≤20mm，溫度<150℃
- 傳感器??精度?0.1%
??靈敏度?1.0～1.2mv/v
??抗過載能力150%
